Relè di sicurezza QSRN
Relè di sicurezza QSRN
Relè di sicurezza QSRN
modello
QSRN

proprietà

Alimentazione elettrica
24 V CC
Uscita di sicurezza a relè
3NO + 1NC (PNP o NPN)
Capacità di commutazione massima
12 A (Distribuito su tutti i contatti di uscita di sicurezza)
Uscita del segnale a transistor
<500 mA 24 V CC
Resistenza di contatto
<100 mΩ
Misurare
117×100×22,5 mm
Classe di inquinamento
4 TIPO
Certificato
ISO, CE, UL, FCC, TUV

valutare

Descrizione Prodotto

Modello di prodotto
Relè di sicurezza
QSRN
Certificato
ISO, CE, TIPO 4
Produzione
Alimentazione elettrica
24 V CC
Tolleranza di tensione
+10% / -20%
Dissipazione di potenza
2,9 W
Produzione
PNP 3NO + 1NC
Uscita del segnale a transistor
<500 mA 24 V CC
Uscita del segnale a transistor
<500 mA 24 V CC
Capacità dei contatti del relè
AC-1
6 A / 250 V CA / 1500 VA
AC-15
4 A/240 V CA
DG-1
6 A / 24 V CC / 150 W
DG-13
4 A/24 V CC
Capacità di commutazione massima
12 A (Distribuito su tutti i contatti di uscita di sicurezza)
Resistenza di contatto
<100 mΩ
Carico minimo
10 mA/5 V
Materiale di contatto
AgSnO2 + 0,2 µmAu
Parametro generale
Fusibile di uscita (esterno)
5 AgL/gG
Tempo di risposta del rilascio
<30 ms (dall'ingresso all'uscita)
Controllare la resistenza all'estremità del componente di ingresso (bordo touch/tappeto)
1 kΩ ~ 10 kΩ
Vita elettrica
80.000 volte
Cassone dell'inquinamento
4 TIPO
Temperatura di esercizio
-25℃ ~ 85℃
Umidità operativa
35% - 85% (senza ghiaccio o condensa)
Tensione di tenuta ad impulso
2,5 kV
Livello di protezione
Custodia IP30, terminale IP20, consigliata per installazione in armadio o custodia IP54
Temperatura di conservazione
-40℃ ~ 105℃
Materiale della calotta
PA66 ritardante di fiamma
Misurare
117×100×22,5 mm

IL INSTALLAZIONE DEL CONTROLLORE

1.Strumenti di installazione



(1)Trapano elettrico, punta da trapano (specifica: φ4.3, (φ5.2, φ6.8), rubinetto (specifica: M5,M6,M8).Cacciavite a croce e a taglio, chiave esagonale (specifica: 6#.8#), regolabile chiave inglese (specifica: 22"), Pinze ad ago, ecc

(2)L'installazione della staffa del controller richiede a φ Trapano 5.2 e maschio M6

(3)L'installazione della base di supporto fotoelettrico richiede a φ Punta da trapano 6.8 e un maschio M8

(4)Il foro di fissaggio di la fibbia di aggraffatura di la linea di trasmissione necessita di a φ 4.3 punta da trapano e un rubinetto M5



2.Installazione di controllore integrato

 Collegare il controller direttamente alla guida elettrica da 35 mm. Installato nel quadro elettrico oF la macchina.

THE INSTALLATION OF THE CONTROLLER

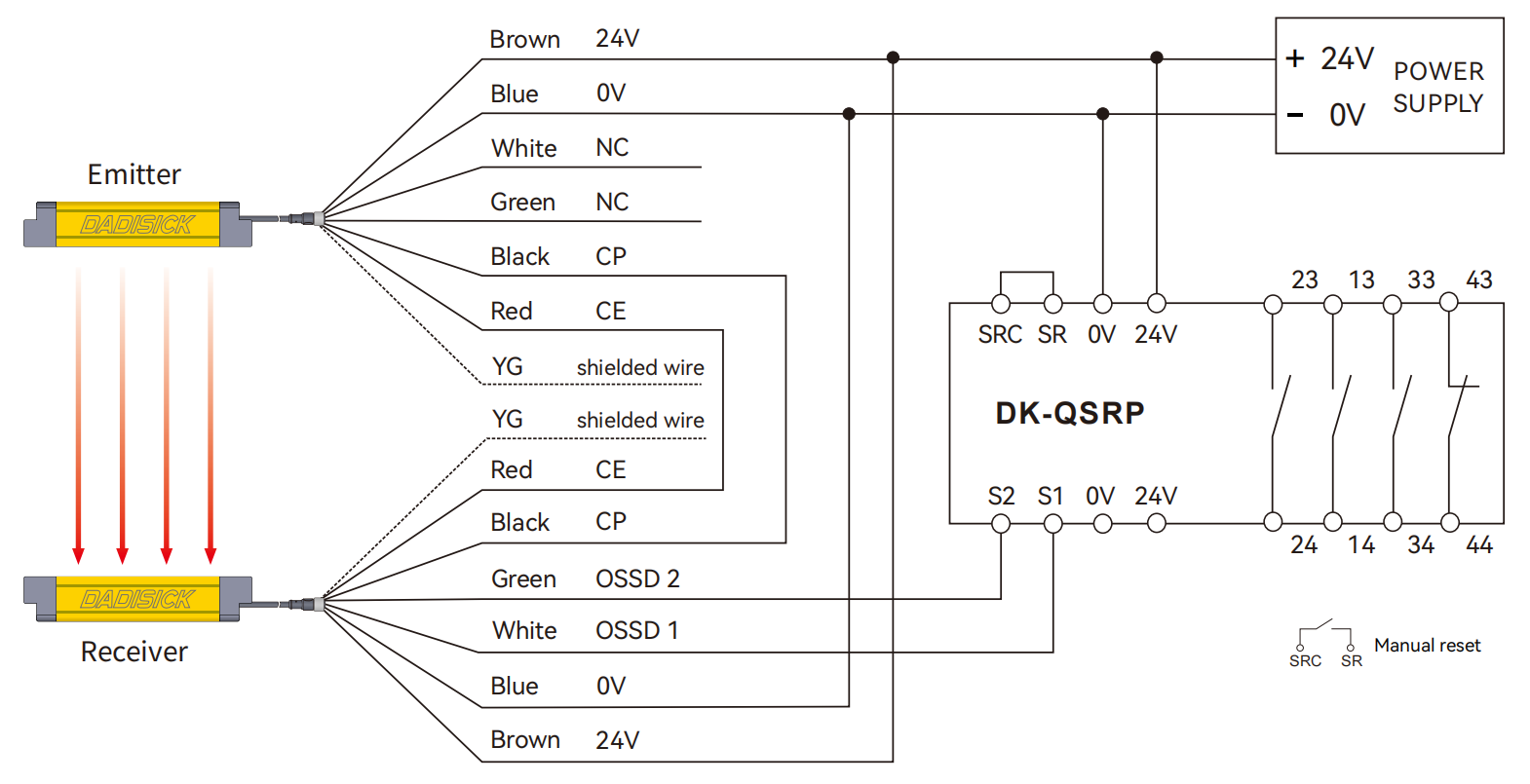

Tenda luminosa di sicurezza collegata al diagramma di cablaggio dell'uscita di sicurezza del circuito del relè di sicurezza 2
Tenda luminosa di sicurezza collegata al diagramma di cablaggio dell'uscita di sicurezza del circuito del relè di sicurezza 2

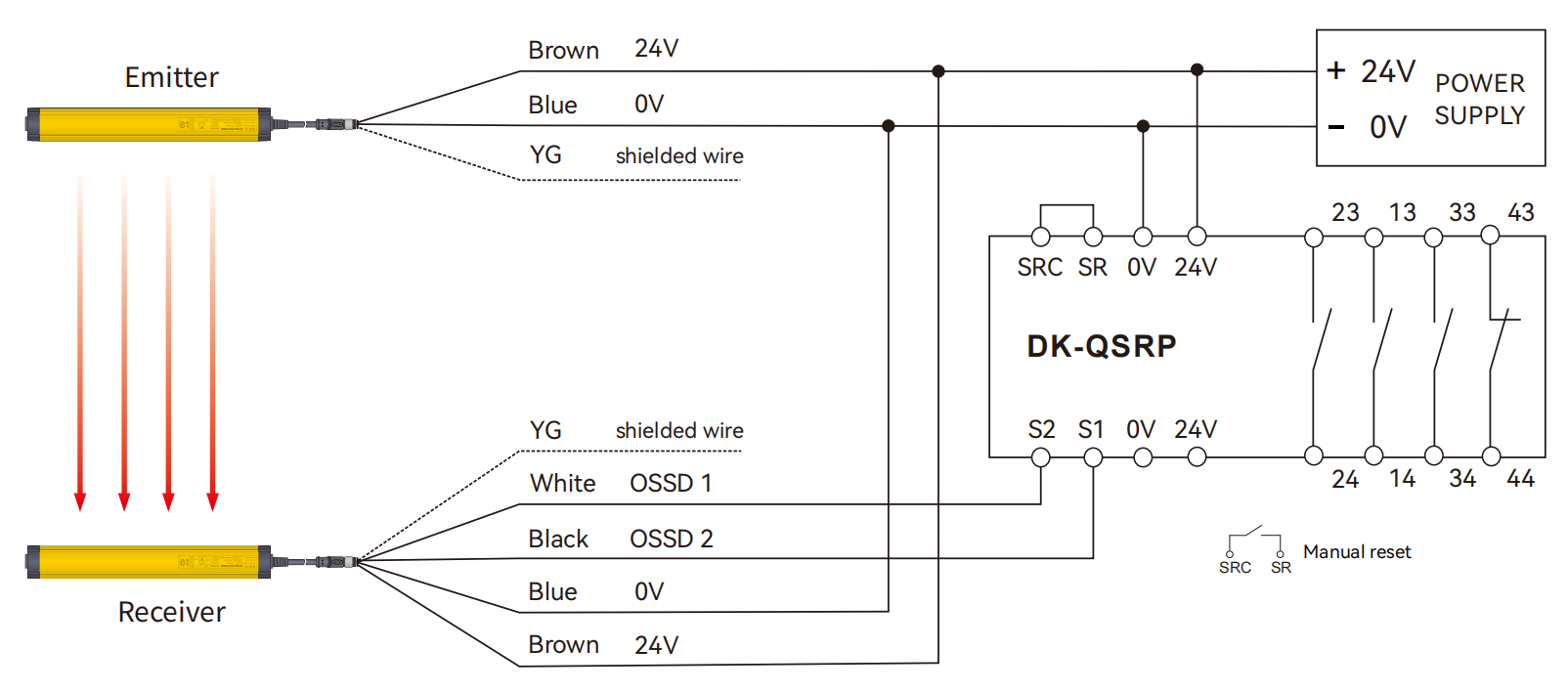

Diagramma di cablaggio sincrono ottico del relè di sicurezza QSRN del collegamento della tenda della luce di sicurezza del centro 3 & 5
Diagramma di cablaggio sincrono ottico del relè di sicurezza QSRN del collegamento della tenda della luce di sicurezza del centro 3 & 5
Disegno dimensionale del controller
Controller Dimensional Drawing
Relè di sicurezza -QSRN .STEP
Scheda tecnica QSRN
