Serie DT14｜Tappetini di sicurezza ibridi in gomma｜DADISICK
- modello
- Serie DT14
proprietà
- Metodo di rilevamento:
- Metodo di rilevamento della pressione
- Resistenza alla pressione:
- Carico dinamico fino a 500 kg, carico statico...
- Forza di attivazione:
- 30 kg (per adulti)
- Materiale di protezione della superficie:
- Gomma NBR
- Spessore del tappeto:
- 14 mm
valutare
Descrizione Prodotto
Specifiche standard del tappeto di sicurezza serie DT14 | |||
Modello | Larghezza x Lunghezza | Tipo di uscita | Cavo di ingresso |
DT14-250*500 | 250*500 mm | Normally open (NO) | 4-core |
DT14-500*500 | 500*500 mm | Normally open (NO) | 4-core |
DT14-500*1000 | 500*1000 mm | Normally open (NO) | 4-core |
DT14-750*1000 | 750*1000 mm | Normally open (NO) | 4-core |
DT14-1000*1000 | 1000*1000 mm | Normally open (NO) | 4-core |
DT14-1100*1800 | 1100*1800 mm | Normally open (NO) | 4-core |
Nota: 1. Le dimensioni del tappeto di sicurezza si riferiscono alla dimensione netta senza la bordatura in alluminio, con una tolleranza di ±6 mm. 2. I tappeti di sicurezza di dimensioni non standard possono essere personalizzati. Per le dimensioni non standard, la lunghezza di ciascun lato deve essere <3000 mm e l'area ≤1,5 m². 3. Sono disponibili anche tappeti di sicurezza personalizzati e di forma irregolare. Gli utenti devono fornire una pianta dell'area di protezione e le specifiche tecniche. L'area massima per tappeti di forma irregolare è ≤3 m². | |||
Tappeto di sicurezza serie DT14 | |||
Intervallo di rilevamento | Rileva la presenza di personale e oggetti | ||
Casi d'uso consigliati | Adatto per la protezione di sicurezza in aree con una combinazione di persone e piccoli veicoli | ||
Requisiti ambientali | Adatto per l'uso sia interno che esterno, con una gamma di temperatura di esercizio da -10℃ a +60℃ | ||
Spessore del tappeto | 14 mm | ||
Materiale di protezione della superficie | Gomma NBR | ||
Pattern e colore della superficie | Pattern antiscivolo disponibili in moneta, superficie texturizzata (colori: nero, giallo, rosso) | ||
Tipo di sigillatura del bordo | Sigillatura del bordo in alluminio | ||
Settori applicabili | Produzione di carta, elettronica, linee di saldatura automobilistiche, linee di forgiatura, applicazioni industriali generali e aree industriali leggere e pesanti come i sistemi di palletizzazione automatizzati | ||
Informazioni sull'ordine | Fornire le dimensioni del tappeto di sicurezza o le dimensioni/forme dell'area di protezione richiesta | ||
Parametri tecnici del sistema | |||
Dimensioni | Dimensioni personalizzabili su richiesta Lunghezza: 200 mm - 1000 mm Larghezza: 200 mm - 2000 mm | ||
Resistenza alla pressione | Carico dinamico fino a 500 kg, carico statico fino a 700 kg | ||
Materiale della superficie | Gomma (disponibile in rosso, giallo o nero) | ||
Livello di controllo | Quando utilizzato con un controller, raggiunge il livello 3 | ||
Livello di protezione | IP65 | ||
Temperatura di funzionamento | -10℃ a +60℃ | ||
Spessore | 14 mm | ||
Forza di attivazione | 30 kg (per adulti) | ||
Lunghezza del cavo | Disponibile in opzioni da 3 m e 5 m | ||
Tempo di risposta | Meno di 30 ms | ||
Peso | Circa 30 kg/m² | ||
Resistenza chimica | Generale | ||
Resistenza alle sostanze | Generale | ||
Durata del servizio | 1 milione di cicli | ||
Impermeabilità | Alta | ||
Resistenza agli acidi minerali | Moderata | ||
Resistenza agli acidi organici | Moderata | ||
Resistenza all'alcol | Moderata | ||
Resistenza all'etano | Moderata | ||
Resistenza alla corrosione | Generale | ||
Resistenza ai solventi petroliferi | Generale | ||
Resistenza ai solventi biologici a base di olio | Generale | ||
Tipo di uscita | NO (Normalmente aperto) | ||
Massima tensione | DC 24 V | ||

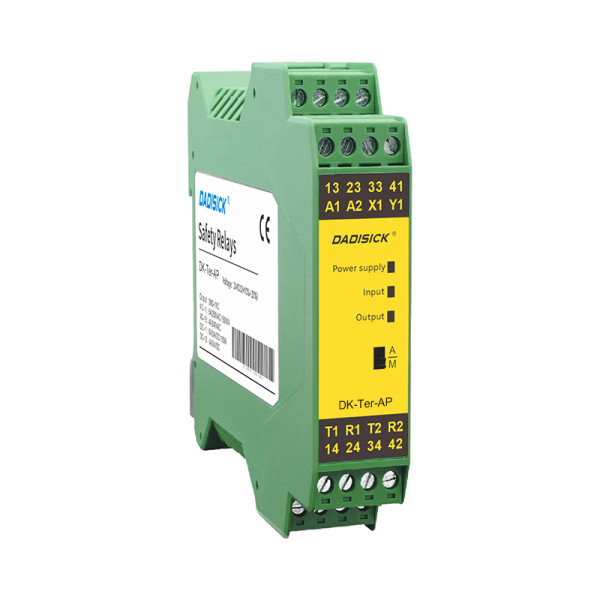

Selezione dei relè
Schema elettrico della pedana di sicurezza a quattro fili
Attenzione: questo prodotto non deve entrare in contatto diretto con l'alimentazione e richiede l'uso ausiliario di relè o controller. La tensione massima è DC24V.
Collegamento pedane di sicurezza serie Ter-A Schema elettrico relè di sicurezza
Schema di cablaggio del tappeto di sicurezza singolo
Schema di cablaggio della serie Safety Carpet
