modello
Serie CSC | CSC18-1000-J55-R4-V15

proprietà

Misurare:
Cilindrico 18mm
Campo di rilevamento:
60-1000mm
Materiale:
Manicotto in rame nichelato
Tipo di connessione:
Connettore M12 a 5 pin
Metodo di uscita:
RS485
Livello di sicurezza:
IP67
Temperatura ambiente:
-25°C~+70°C (248~343K)

valutare

Descrizione Prodotto

Uscita analogica/uscita digitale I/U/IU/RS485 serie CSC
Modello
CSC18-1000-J55-I-V15
CSC30-2500-J60-I-V15
CSC18-1000-J55-U-V15
CSC30-2500-J60-U-V15
CSC18-1000-J55-R4-V15
CSC30-2500-J60-R4-V15
Campo di rilevamento
60-1000mm
150-2500mm
Zona cieca
0-60 mm
0-150 mm
Risoluzione
0,2 mm
0,2-0,5 mm
Ripetibilità
±0,15% del valore di fondo scala
Precisione assoluta
±1% (compensazione della deriva termica incorporata)
Tempo di risposta
120 ms
160 ms
Tipo di ingresso
Con funzione di sincronizzazione e apprendimento
Tipo di uscita: I
1 uscita analogica in corrente 4-20 mA, salita/discesa
Tipo di uscita: U
1 uscita analogica in tensione 0-10 V, salita/discesa
Tipo di uscita: R4
1 uscita digitale RS485 modbus-rtu
Peso
45 g
145 g
Dati elettrici
Temporizzatore di accensione
< 500 ms
Tensione operativa
10-30 V CC, protezione da inversione di polarità
Luce rossa a LED
Nessun bersaglio è sempre luminoso e nessun bersaglio lampeggia durante lo studio
Luce LED verde
Rilevato che il bersaglio è sempre luminoso e lampeggia durante lo studio
Protezione da sopraffazione
200 mA, luce rossa e luce verde lampeggianti contemporaneamente
Impedenza di carico
I / 0-300 Ohm, U / > 1k Ohm
Corrente a vuoto
≤ 30 mA
Struttura
Cilindrico
Materiale
Manicotto in rame nichelato, sonda flangiata in materiale PVDF
Tipo di connessione
Connettore M12 a 5 pin
Classe di protezione
IP67
Parametri ambientali
Temperatura ambiente
-25°C~+70°C (248~343K)
Temperatura di conservazione
-40°C~+85°C (233~358K)

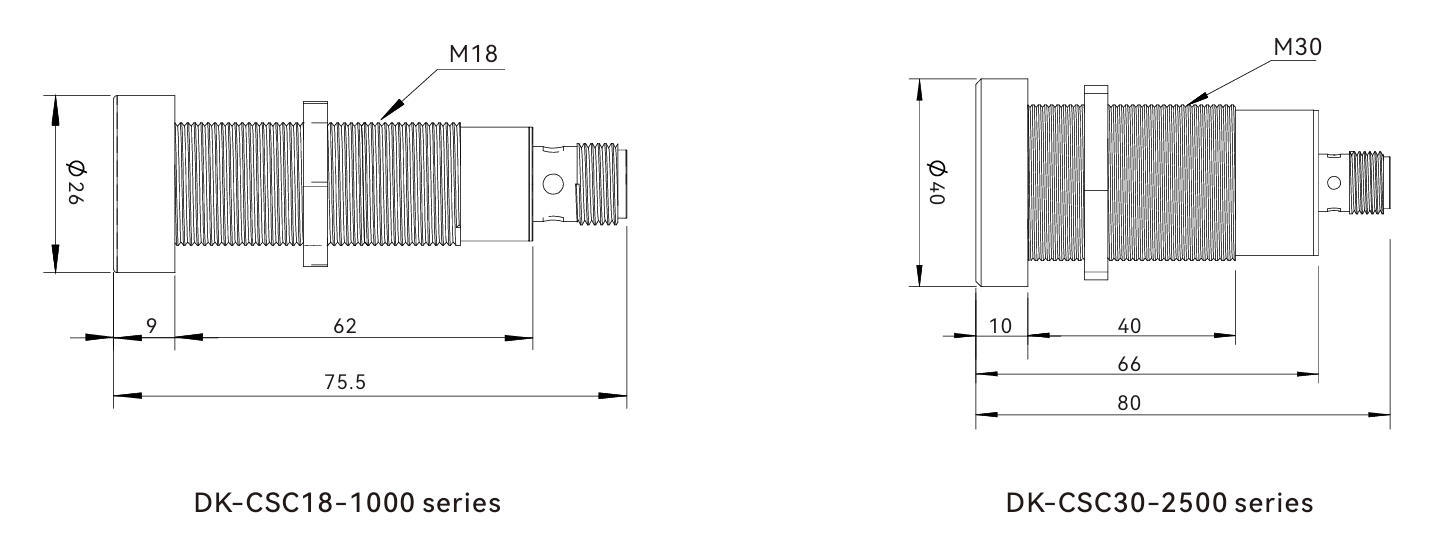

Dimensioni (unità: mm)

Dimensioni dell'interruttore di livello dell'acqua ad ultrasuoni serie CSC
Connessione elettrica
Schema elettrico di collegamento della sonda ad ultrasuoni serie CSC
Scheda dati
Scheda tecnica della serie CSC
Istruzioni operative
Istruzioni per l'uso della serie CSC
